Como criar uma VPN Site to Site (IPSec)

Avatar
Vinicius Rocha
  • Atualizado

Neste artigo vamos abordar como ciar uma VPN Site to Site, ou, IPSec, no Cloud Skynova, essa funcionalidade é nativa do ambiente.



Agora a configuração da VPN aceita mais de um endereço de gateway (peer) do lado da sua empresa. Se o seu escritório tem dois links de internet (por exemplo, um principal e um de contingência), o túnel VPN passa a aceitar a conexão vinda de qualquer um deles — a VPN se restabelece pelo link reserva sem que você precise reconfigurar nada no painel.



Para que serve:

  • Escritórios com link duplo (dual-WAN): se o link principal cair, o firewall da sua empresa reconecta a VPN pelo link secundário e o acesso à nuvem continua;
  • Migração de link: ao trocar de operadora, cadastre o endereço novo junto do antigo e faça a transição sem janela de indisponibilidade da VPN.



Como isso funciona:



  • No cadastro do gateway da sua empresa, o campo Gateway aceita uma lista de endereços IP (ou nomes DNS) separados por vírgula. O túnel aceita a conexão originada de qualquer um dos endereços da lista — a identidade é sempre validada pela Chave IPSec pré compartilhada.



Pontos importantes para entender o comportamento:

  • Um túnel ativo por vez: a lista é para redundância (failover), não para somar a banda dos dois links;
    A troca de link é iniciada pelo seu equipamento: quando o link ativo cai, é o firewall/roteador da sua empresa que reconecta pelo outro endereço. O tempo de indisponibilidade depende da detecção de falha configurada no seu equipamento (por exemplo, Dead Peer Detection);
  • Endereços que não estiverem na lista não conseguem estabelecer o túnel, mesmo com a chave correta.



Vamos começar!

Criar VPC:

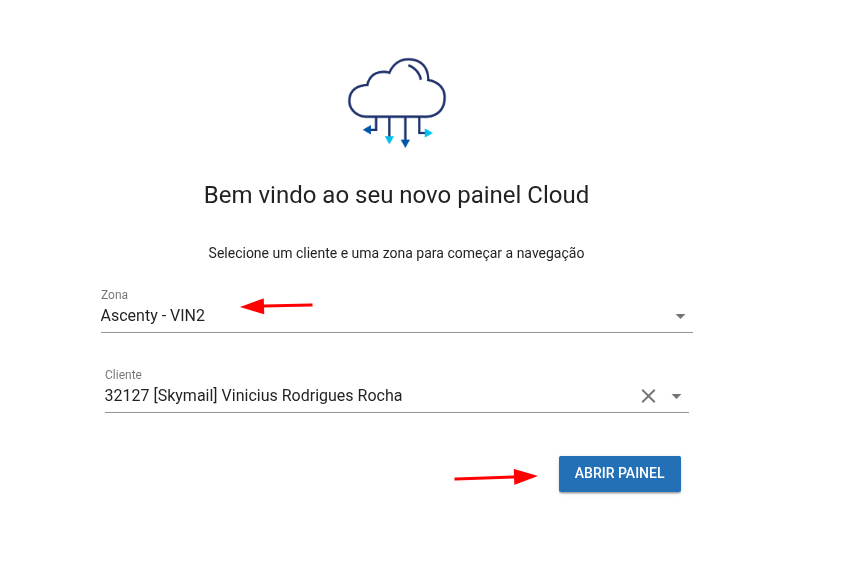

  • Acessar o nosso painel de controles, na parte superior da tela, clique na aba Cloud, depois, no novo painel de Cloud, selecione o Data Center aonde estão suas vms e clique em ABRIR PAINEL e aguarde:

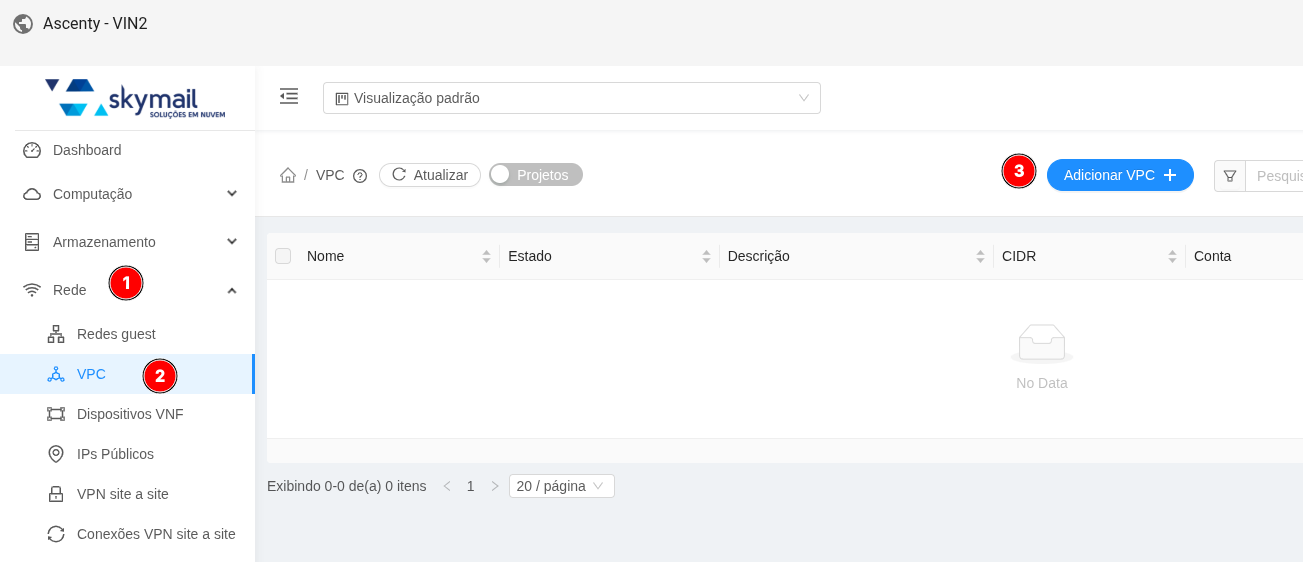

Dentro do painel a esquerda, clique em Redes -> VPC. Depois clique em Adicionar VPC:





Observação: Para a VPC ser criada com sucesso verifique se existem IPs públicos disponíveis no seu painel. Se perceber algum erro neste passo, entre em contato com o nosso suporte.

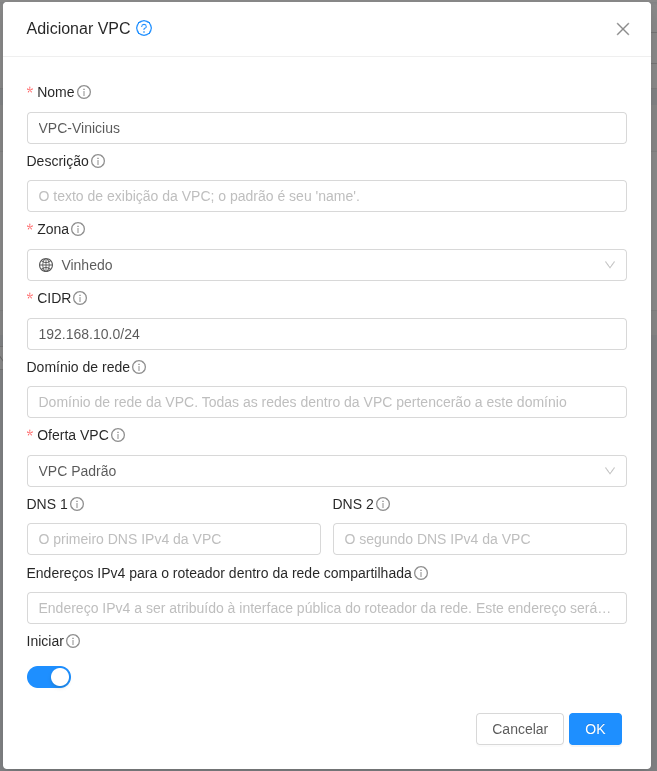

Preencha com as seguintes informações:

  • Nome (Obrigatório)
  • Descrição (Opcional)
  • Zona (Escolha conforme estão as suas vms)
    • Ascenty - VIN2 (Vinhedo ou Recife)
    • Ascenty - SP1 (Osasco)
  • CIDR (Obrigatório, todos os CIDRs das redes convidadas que vão entrar dentro da VPC precisam estar dentro deste CIDR, por exemplo, inserir 192.168.10.0/24, vai fazer apenas redes /24 ou menores entrarem)
  • Oferta VPC (Obrigatório, mantehha sempre VPC Padrão)
  • As demais configurações de DNS e Endereços não precisam ser modificadas.
  • Deixe o botão Iniciar marcado, para que a VPC seja inicializada automaticamente e clique em OK.





Criar uma novo rede convidada vinculada a VPC.

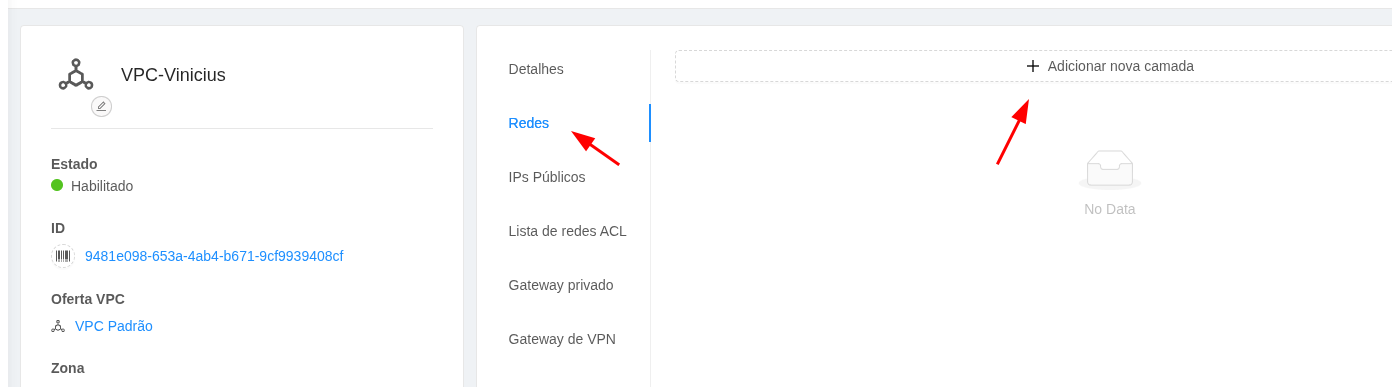

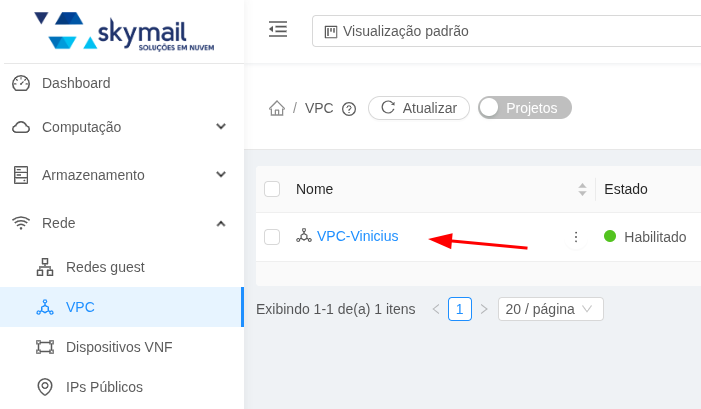

  • Clique na VPC recém criada, depois clique em Redes e adicione uma nova camada:

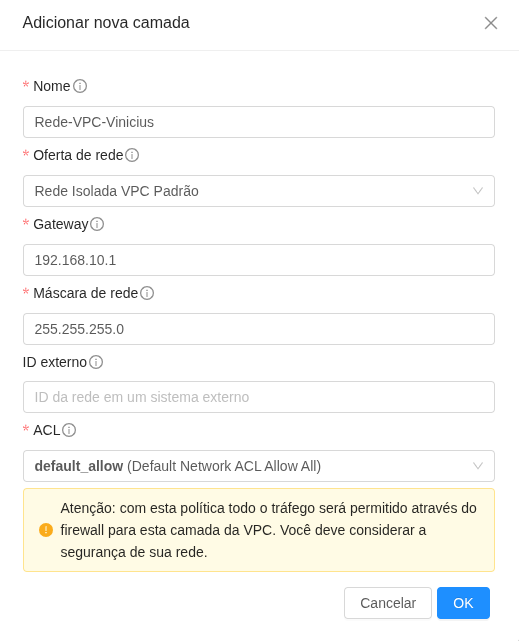

Preencha a nova camada de rede assim:

  • Nome (Obrigatório)
  • Oferta (Obrigatório, mantenha Rede Isolada VPC Padrão)
  • Gateway (Aqui você define o gateway de rede, no meu exemplo como o CIDR é 192.168.10.0/24, eu coloquei o gateway 192.168.10.1)
  • Máscara (Obrigatório, como a rede é /24, a máscara é 255.255.255.0)
  • ACL (Obrigatório, selecione a ACL default_allow)

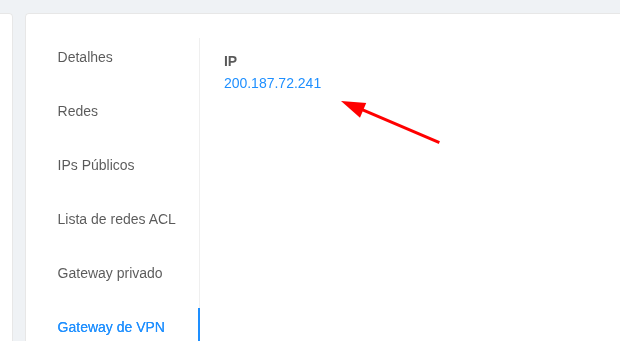

Em seguida precisamos atribuir um IP público a VPC, este IP será utilizado apenas como o peer do lado da Skynova.

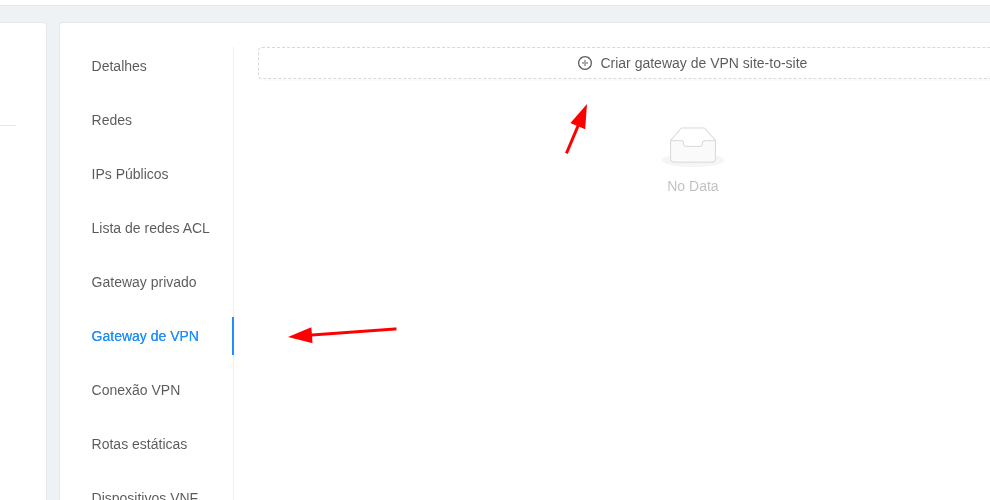

Clique em Gateway de VPN e depois em Criar gateway de VPN site-to-site:









Agora vamos criar o gateway (peer) de conexão do lado do cliente. Você pode fazer o download da nossa planilha de modelo, clicando aqui.

Uma parte da planilha é preenchida com dados da Skynova, e a outra parte pelo cliente.

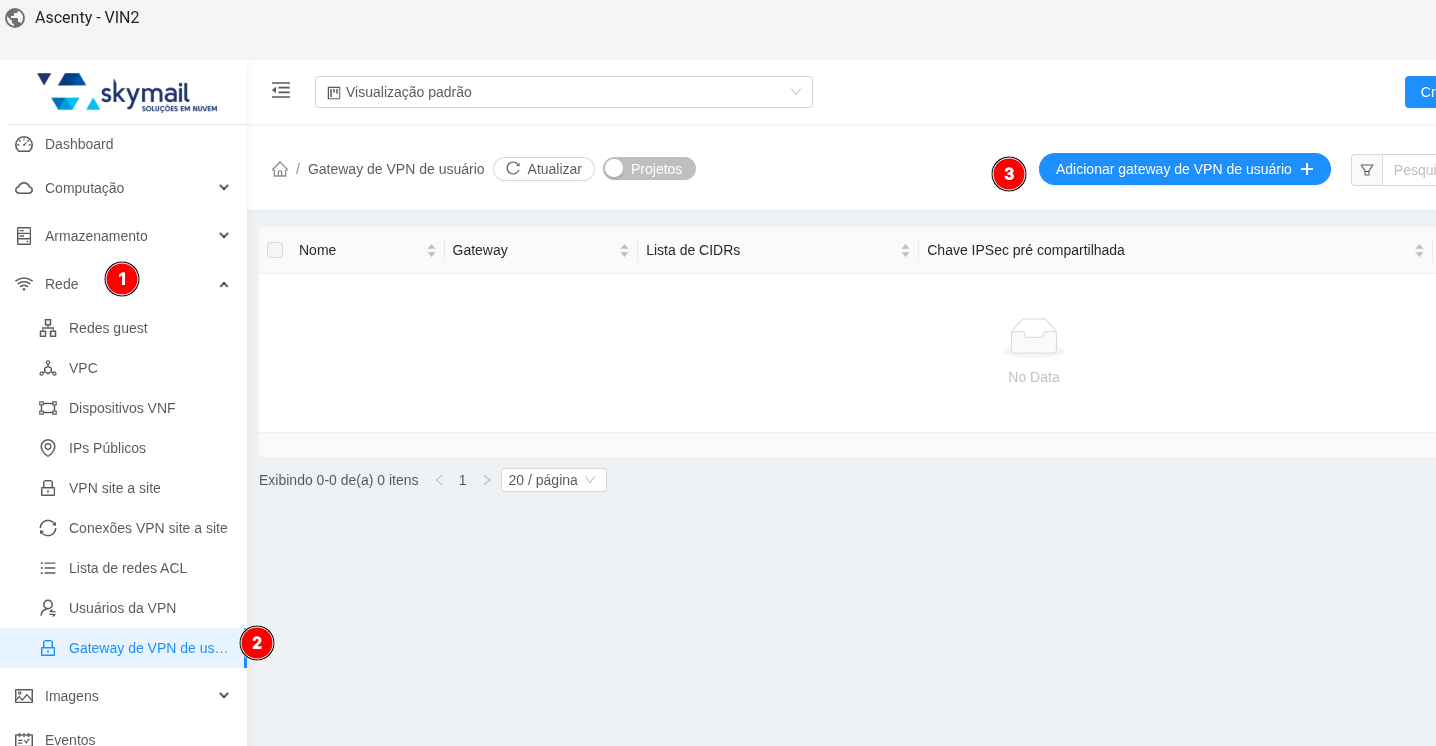

Depois de preencher os dados junto ao cliente volte ao painel do Cloud Skynova, clique em Rede -> Gateway de VPN de Usuário. Depois clique em Adicionar gateway de VPN de usuário:

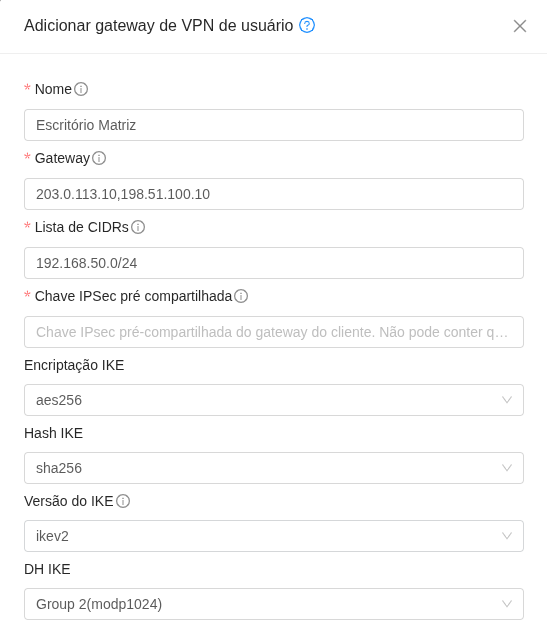

Preencha os seguinte campos:

  • Nome -> Um nome para identificar este gateway (ex.: "Escritório Matriz")
  • Gateway -> Os endereços públicos dos seus links, separados por vírgula e sem espaços. Ex.: 203.0.113.10,198.51.100.10 (Essa é uma funcionalidade nova!)
  • Lista de CIDRs -> As redes internas do seu escritório que acessarão a nuvem. Ex.: 192.168.10.0/24
  • Chave IPSec pré compartilhada -> A mesma chave configurada no seu firewall (Uma senha aleatória com ao menos 24 caracteres pode ser gerada)
  • Encriptação IKE / Hash IKE / Versão do IKE / DH IKE -> Devem espelhar a fase 1 (IKE) do seu firewall

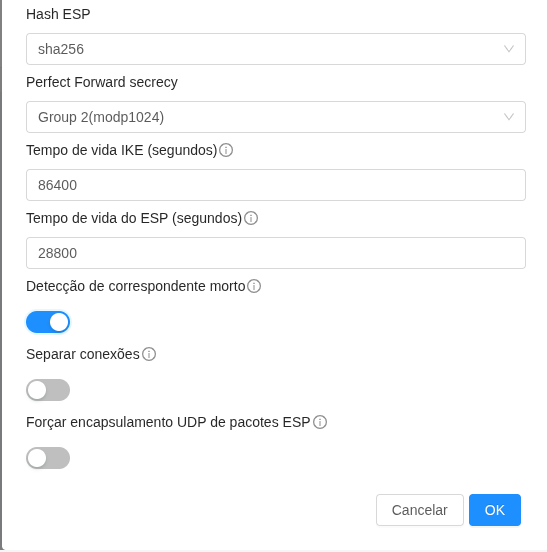

  • Encriptação ESP / Hash ESP / Perfect Forward secrecy -> Devem espelhar a fase 2 (ESP) do seu firewall
  • Tempo de vida IKE e ESP -> Utilizamos como padrão 86400 segundos (1 dia) para fase 1 e 28800 segundos (8 horas)  para fase 2.

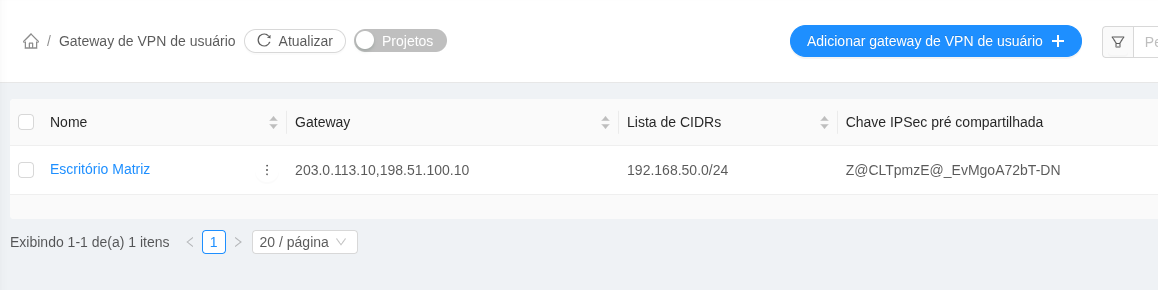

Gateway criado:





Observação: Como mencionado antes



Com o gateway do cliente criado, vamos agora fazer com que o painel Cloud Skynova feche o túnel, vá em Rede -> VPC e clique na VPC.

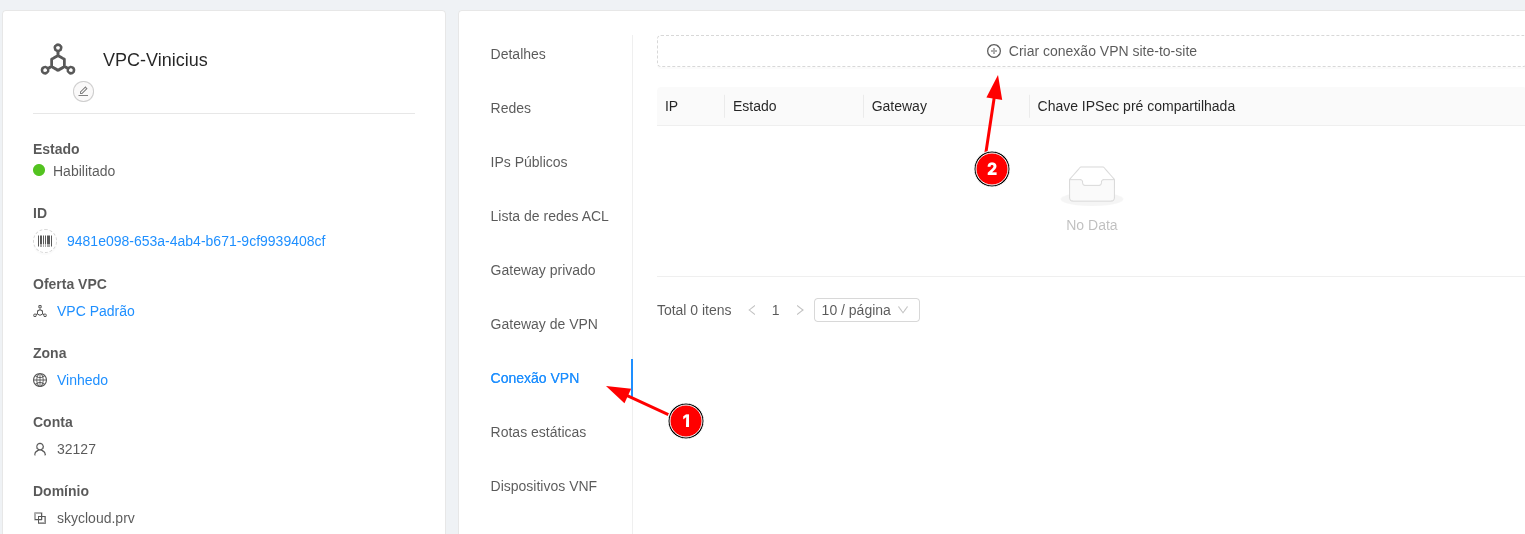

Depois clique em Conexão VPN -> Criar conexão VPN site-to-site:

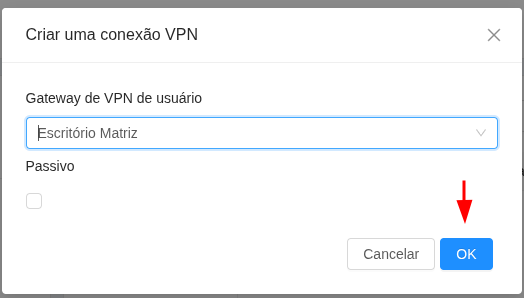

Selecione o gateway do cliente recém criado e clique em OK (modo passivo desmarcado):

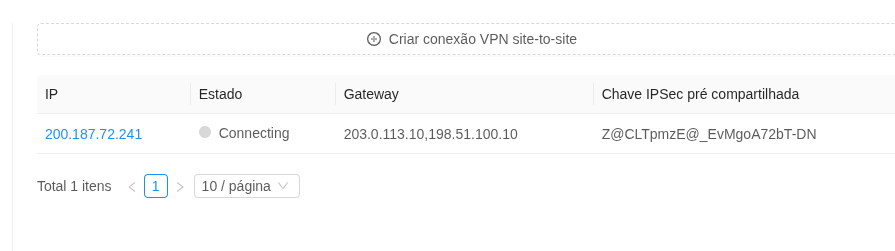

O painel vai iniciar a conexão, e, estando tudo certo, o túnel vai subir:





Agora, no cenário aonde a vm já possui um adaptador da rede convidada padrão do painel, o novo adaptador da rede da VPC precisa ser inserido na vm.

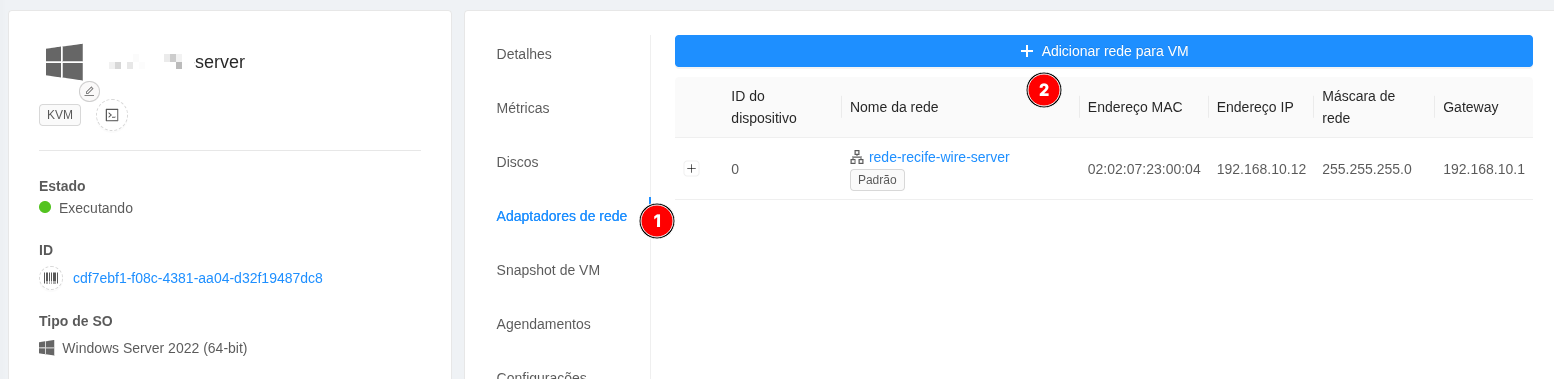

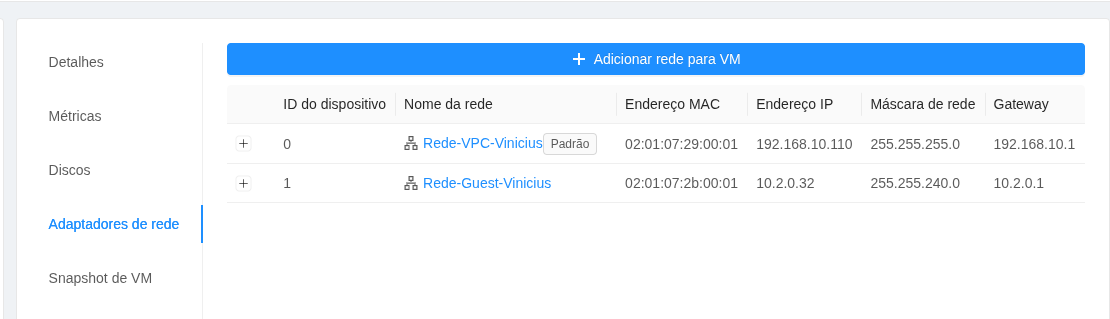

Selecione a vm e depois clique em Adaptadores de rede -> Adicionar rede para a VM:













  • selecionar a rede da VPN





Agora é preciso validar via Ping ou Telnet se as subredes dos dois lados estão se comunicando.



Em casos aonde o adaptador da rede da VPC é a única na máquina, esta fica como rede padrão (default), e a adição de rotas não se faz necessária.



Em casos aonde a vm tem dois adaptadores, como o evidenciado acima, e o adaptador da VPC não é o padrão (default), uma rota persistente deve ser criada.


No Windows:

  • Abra o Powershell como Administrador

  • Execute o comando a seguir para adicionar a rota

    Exemplo:
route ADD destination_ip_cidr MASK destination_mask vpc_gateway -p

Exemplo prático:
route ADD 192.168.10.0 MASK 255.255.255.0 10.2.0.254 -p



  • No Linux:
Exemplo:
ip route add destination_ip/destination_mask via vpc_gateway dev destination_interface

Exemplo prático:
ip route add 192.168.10.0/24 via 10.2.0.254 dev eth1

adicionar a rota ao arquivo para ficar persistente:

#vim /etc/sysconfig/network-scripts/route-eth1
192.168.10.0/24 10.2.0.254 dev eth1



Para adicionar Rotas permanentes no Rocky Linux 8, por exemplo:

Execute o comando nmtui e selecione Edit a Connection:





Selecione a rede eth1 ou a rede que deseja adicionar a rota, no exemplo a baixo sera a interface Wired Connection 1 (eth1) e clique em Edit:





Clique em Show para expandir as configurações, navegue ate Routing e cliente em Edit:





Adicione a range da VPN  e o Gateway, clique em OK, depois em OK novamente para voltar a tela inicial:





Clique em Back para retornar ao menu principal:





Selecione a opção Activate a connection:



Muito cuidado nessa parte pois se desativar a interface principal (eth0) você ira perder o acesso a maquina:

Selecione a rede correta, clique em Deactivate, para desativar a rede, depois ative novamente (equivalente a um "Up/Down").



Obs.: O * (asterisco)  indica que a rede esta ativa.



Após desativar e ativa a interface de rede, clique em Back.





Depois em Quit e OK.





Execute o comando route -n, se tudo estiver OK as rotas estarão ativas:



Testar conexão (ping) e tracert:





Boas práticas.

  • Configure Dead Peer Detection (DPD) no seu firewall com intervalo curto — é ele que acelera a troca para o link reserva;
  • Use os mesmos parâmetros IPSec nos dois links do seu lado: o cadastro no painel é um só para a lista inteira;
  • Ao aposentar um link, remova o endereço antigo da lista (edite o gateway e salve).



Perguntas frequentes

  • Quantos endereços posso informar no campo Gateway? Vários — informe a lista separada por vírgulas. Para redundância de links, dois ou três endereços cobrem os cenários comuns.
  • Os dois links ficam ativos ao mesmo tempo (balanceamento)? Não. A lista é de redundância: um túnel ativo por vez, e a troca acontece quando o seu equipamento reconecta pelo outro endereço.
  • Posso usar nome DNS em vez de IP? Sim, o campo aceita endereços IP ou nomes DNS.
  • Já tenho um gateway cadastrado com um endereço só. Como adiciono o segundo? Edite o gateway existente e acrescente o novo endereço na lista, separado por vírgula. Salve — não é preciso recriar a VPN.
  • Esse recurso tem custo? Não, está disponível sem custo adicional.
