OBS: Realizar esse procedimento com a VM desligada.

Uma VPC pode ter sua própria topologia de rede virtual que se assemelha a uma rede física tradicional. Você pode iniciar VMs na rede virtual que podem ter endereços privados no intervalo de sua escolha, por exemplo: 10.0.0.0/16. Você pode definir níveis de rede em seu intervalo de rede VPC, o que, por sua vez, permite agrupar tipos semelhantes de instâncias com base no intervalo de endereços IP.

Por exemplo, se uma VPC tiver o intervalo privado 10.0.0.0/16, suas redes convidadas poderão ter os intervalos de rede 10.0.1.0/24, 10.0.2.0/24, 10.0.3.0/24 e assim por diante.

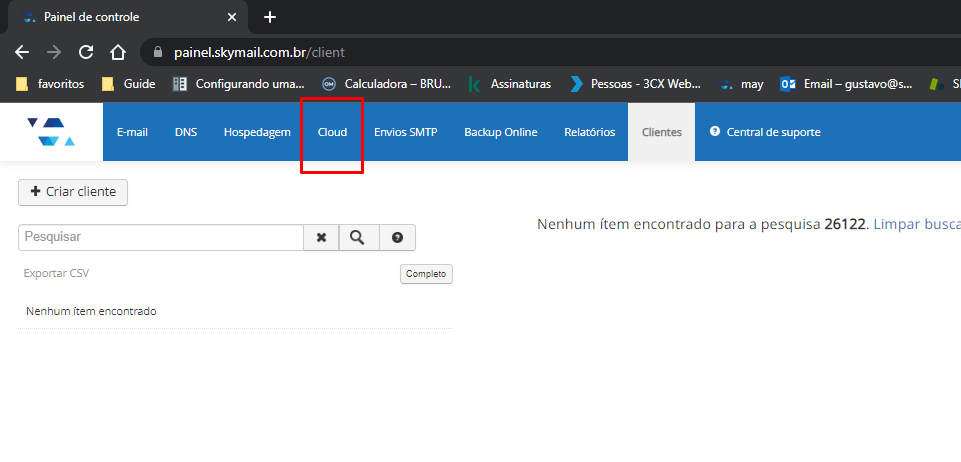

1: Para criar uma rede VPC, acesse o painel de controle, clique na aba cloud.

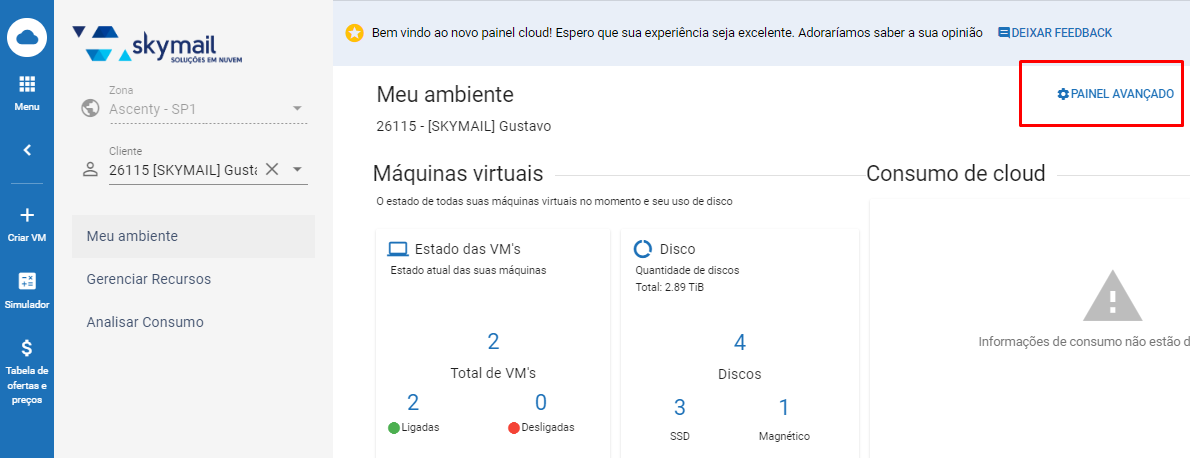

2: No painel cloud, clique em Painel Avançado:

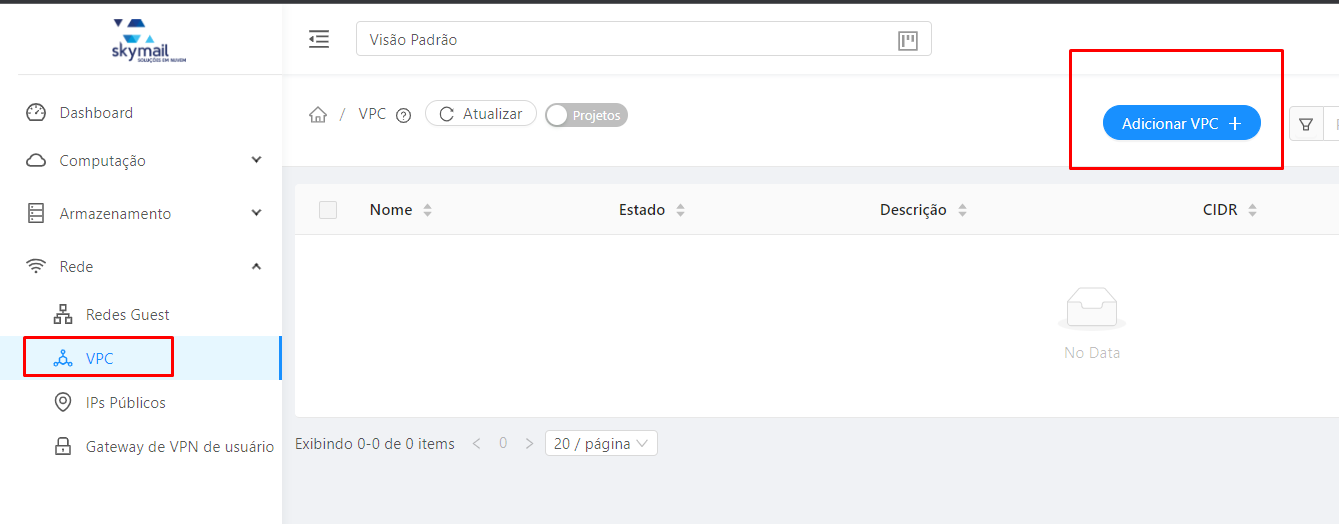

3: Em rede, clica em VPC, em seguida  ADICIONAR VPC:

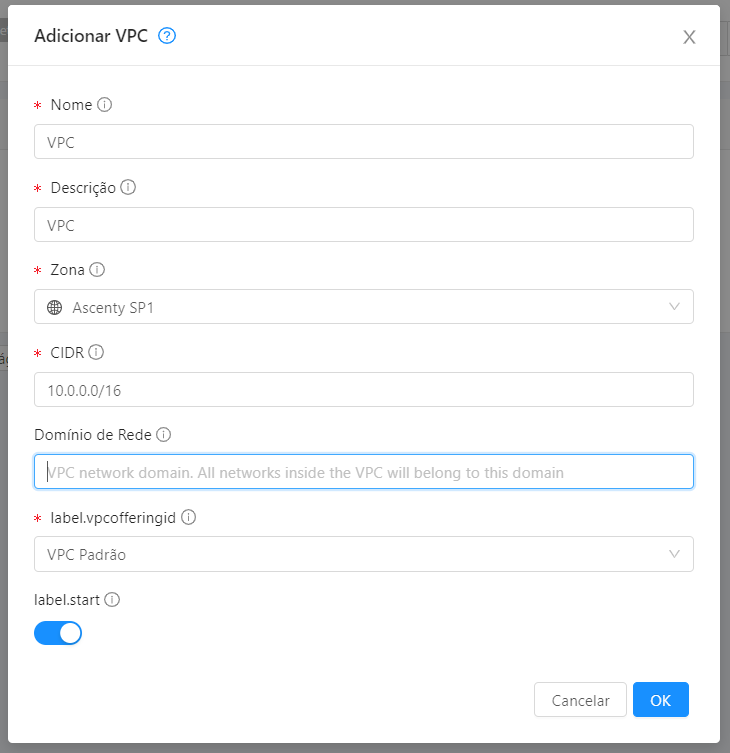

4: Preencha as informações necessárias, aqui coloquei o nome e descrição VPC, a zona deixei por padrão Ascenty que é onde está a VM, e o CIDR usei 10.0.0.0/16.

Obs:  Super CIDR para redes convidadas : define o intervalo CIDR para todas as camadas (redes convidadas) dentro de uma VPC. Ao criar uma camada, certifique-se de que seu CIDR esteja dentro do valor Super CIDR inserido. O CIDR deve ser compatível com RFC1918

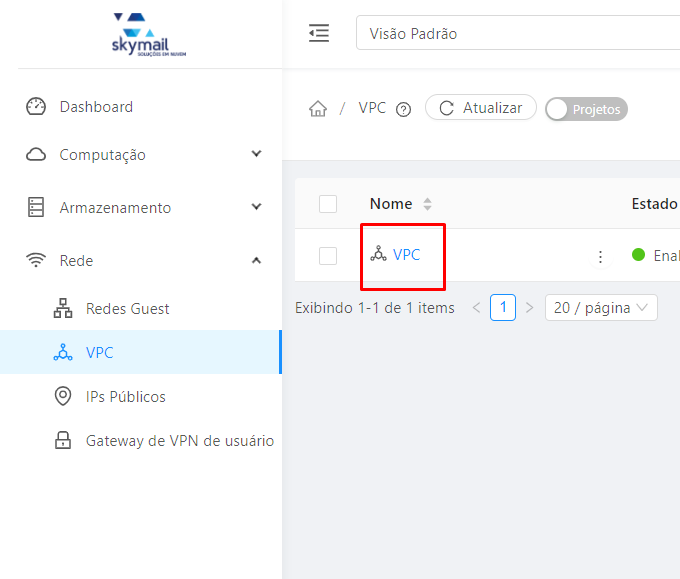

5: Agora será necessário criar as camadas, clica na VPC que acabou de criar.

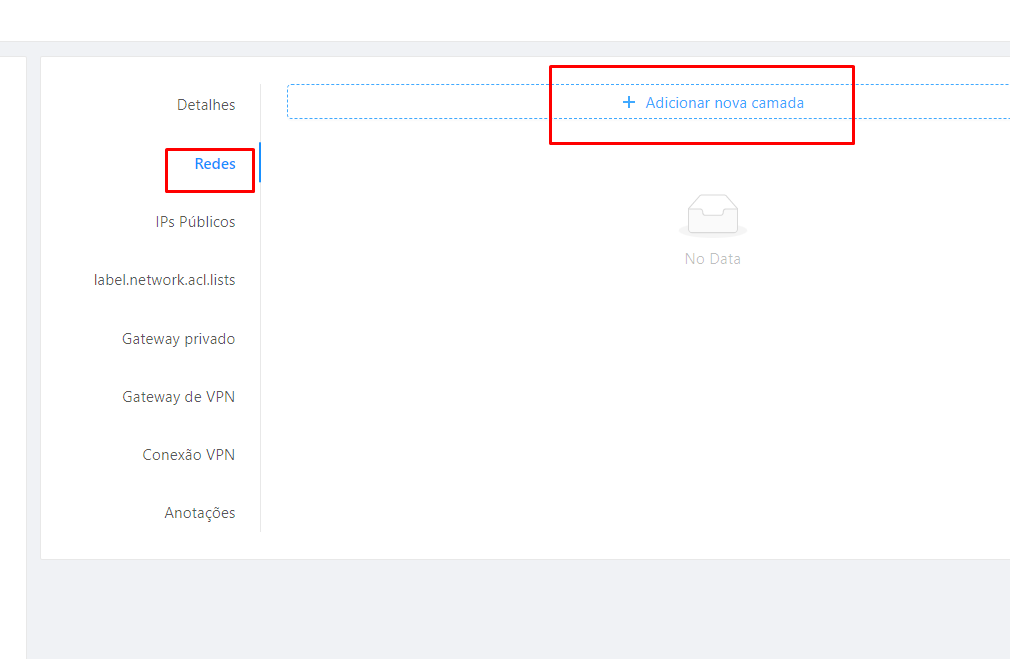

Em Rede,  clica em  adicionar Nova Camada.

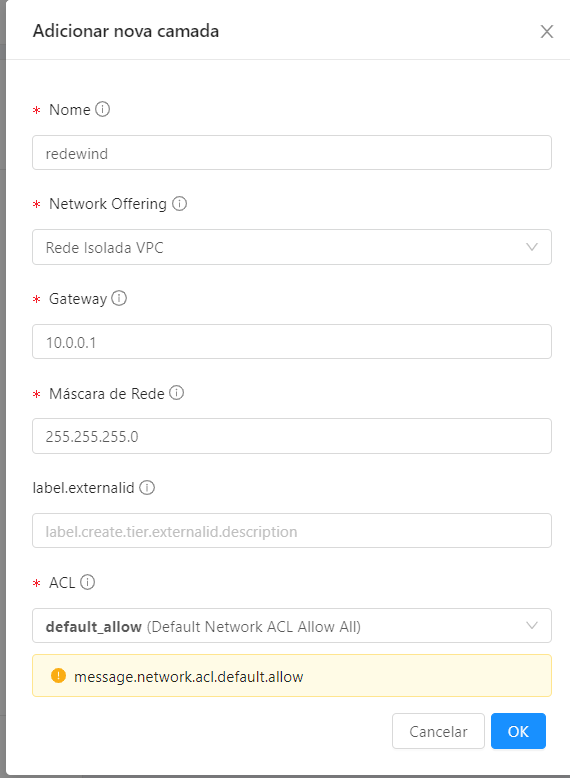

Preencha com as infomrações necessárias, coloquei nome da camada Redewind, Network Offering por padrão é Rede Isolada VPC, o Gateway usei 10.0.0.1 que  é o ip do roteador virtual. A máscara usei 255.255.255.0 que é equivalente a um /24.

ACL: default_allow = libera todos os acessos por padrão.



Obs: Certifique-se de que o gateway esteja dentro do intervalo Super CIDR que você especificou ao criar o VPC e não esteja sobreposto ao CIDR de qualquer nível existente no VPC.

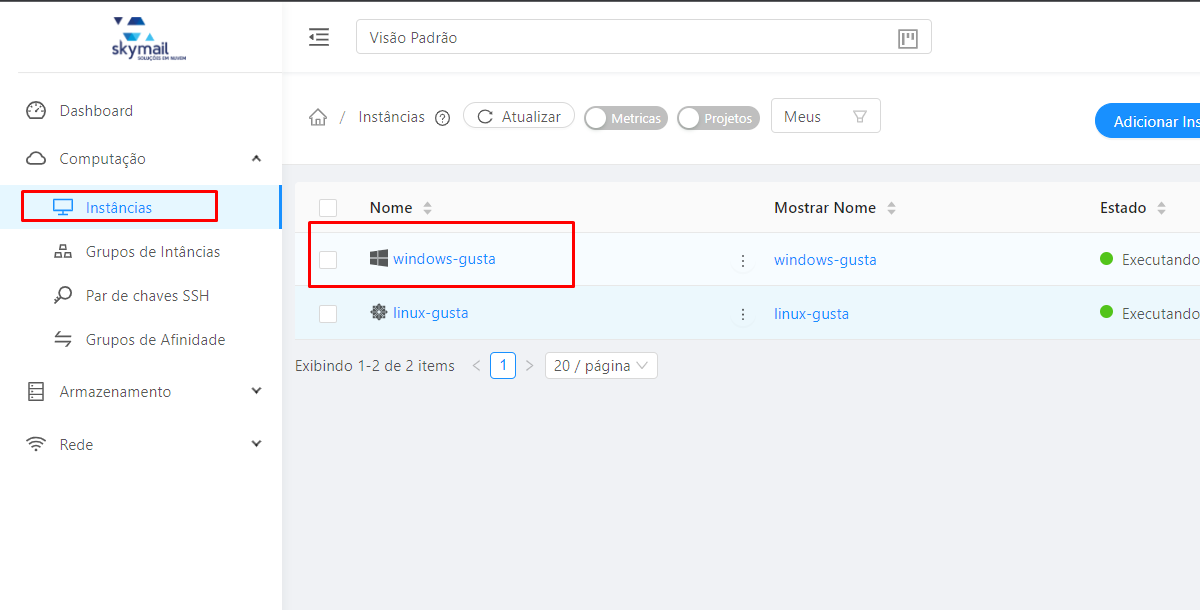

6: Vamos adicionar a rede criada na VM.  Ainda no painel avançado, clica em Instâncias, clica na vm ao qual irá adicionar a rede:

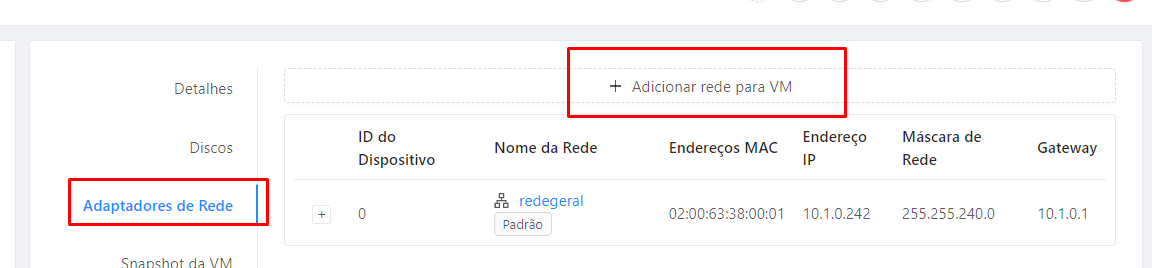

Em adaptadores de Rede, clica em adicionar rede para VM:

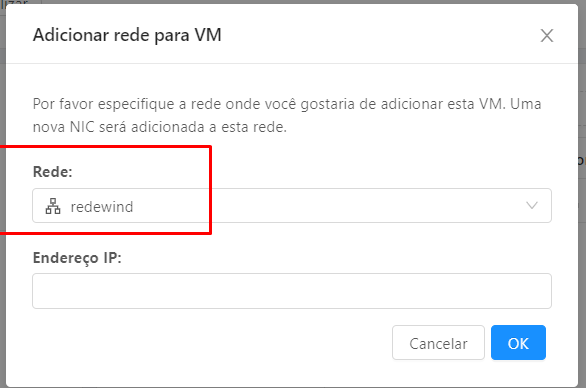

Seleciona a rede que foi criada e clica em ok:

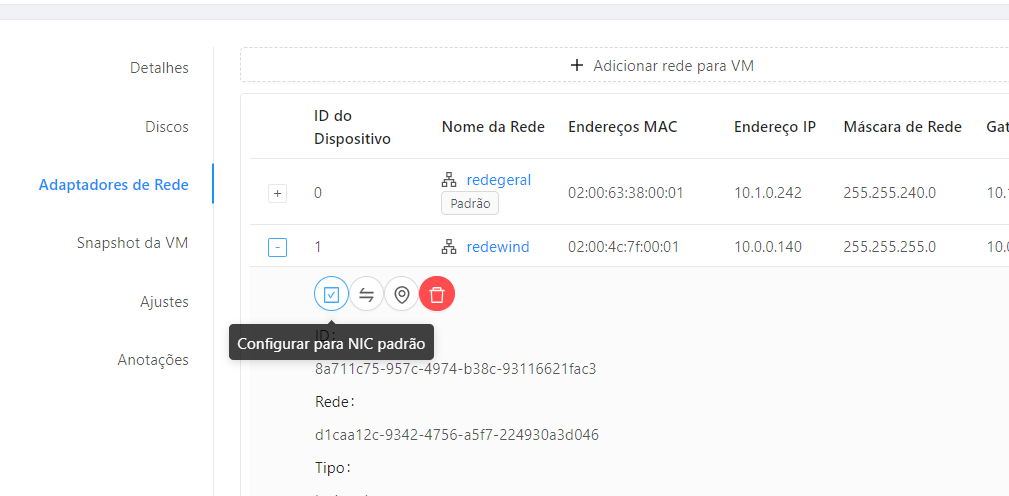

Obs: Caso já exista uma rede na vm, e queria colocar a rede que foi criada como principal, basta clicar no botão de + na rede que foi adicionada e clicar na opção " Configurar para NIC padrão" conforme abaixo:







8:  Agora vamos adicionar um ip publico para vincular a rede criada, e criar os redireiconamentos de portas.

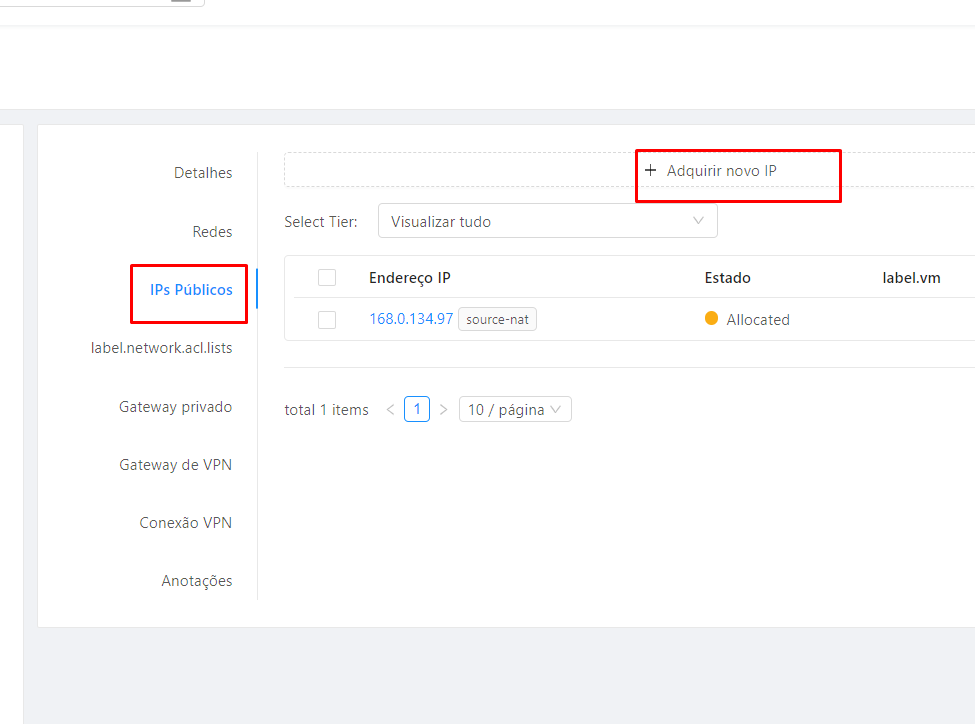

Em VPC, clica em IPs Públicos, depois Adiquirir novo IP:

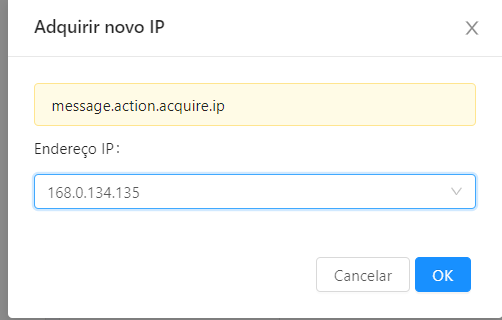

Escolha o ip, e clique em ok:

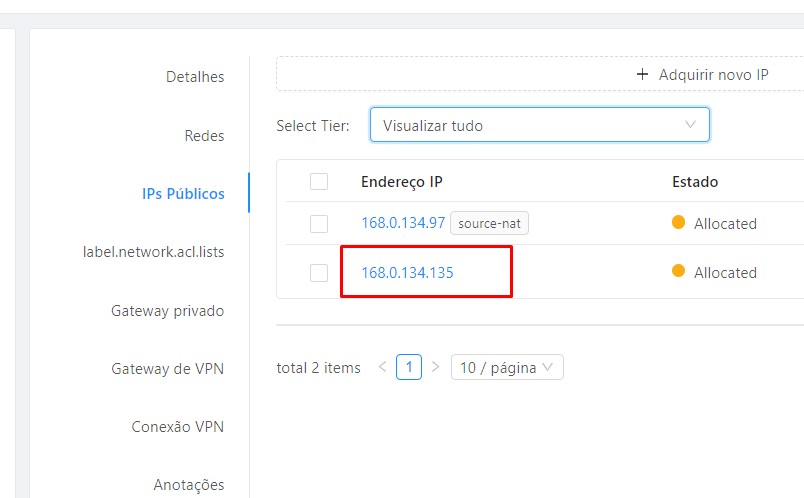

9: Após adicionar o novo ip, ainda em VPC, IPs públicos, clica no ip que foi adicionado:

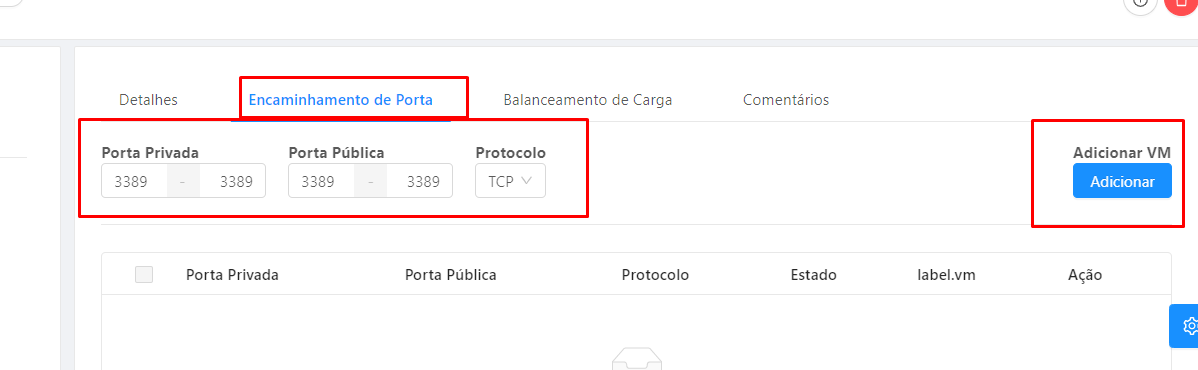

Em encaminhamento de portas, vou preencher com a porta 3389 para acesso RDP e clicar em adicionar VM:

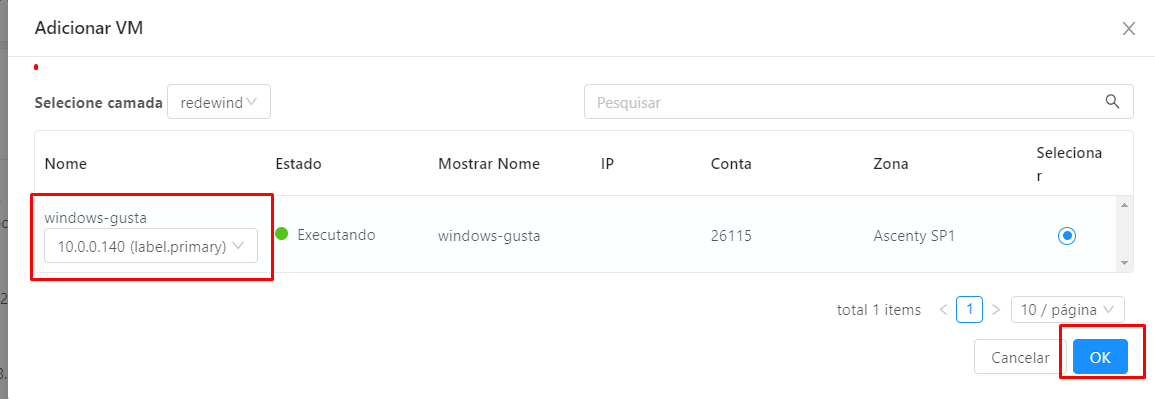

Seleciona a VM e clica em ok:

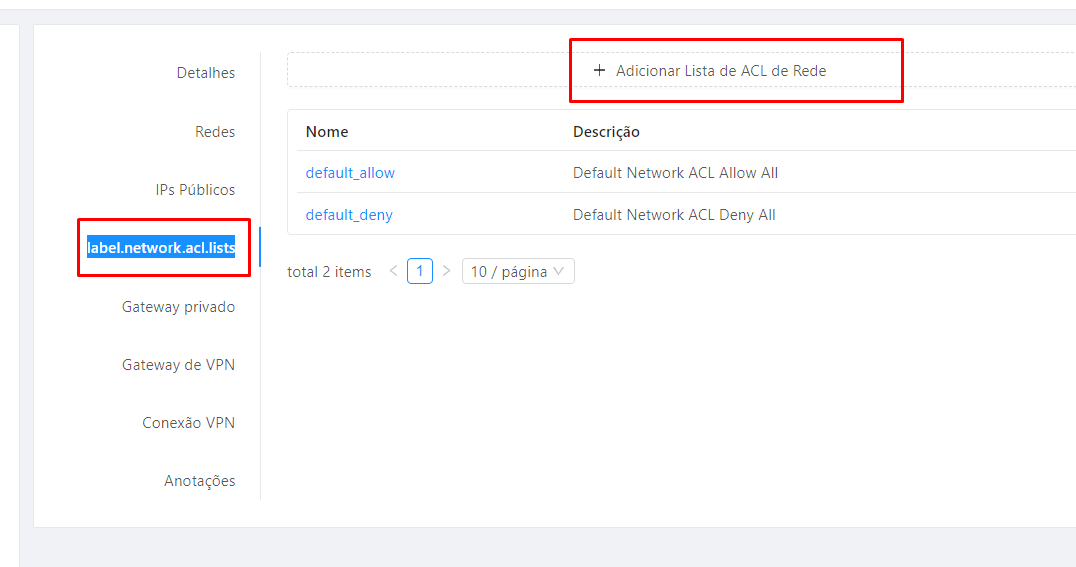

10: Por último vamos criar uma ACL personalizada, pois a ACL padrão está liberada para o mundo. Para isso ainda em VPC, vamos clicar em label.network.acl.lists, depois em Adicionar Lista de ACL de Rede:

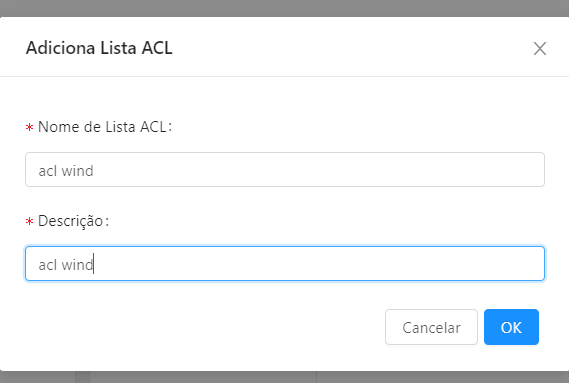

Preencher com o nome e descrição da ACL:

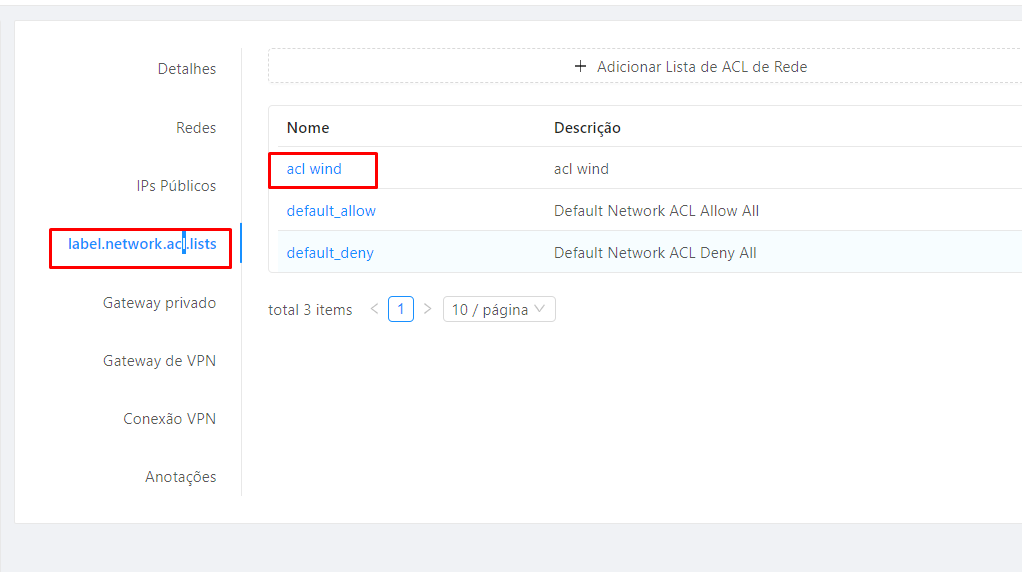

Ainda em VPC, depois em  label.network.acl.lists Clica na ACL que foi criada:





Em lista de regras de ACL,  clica em Adicionar ACL, vamos liberar a porta 3389 que foi configurada no encaminhamento de porta no passo 9, podemos liberar para o mundo ou para alguma rede de sua preferência conforme abaixo.

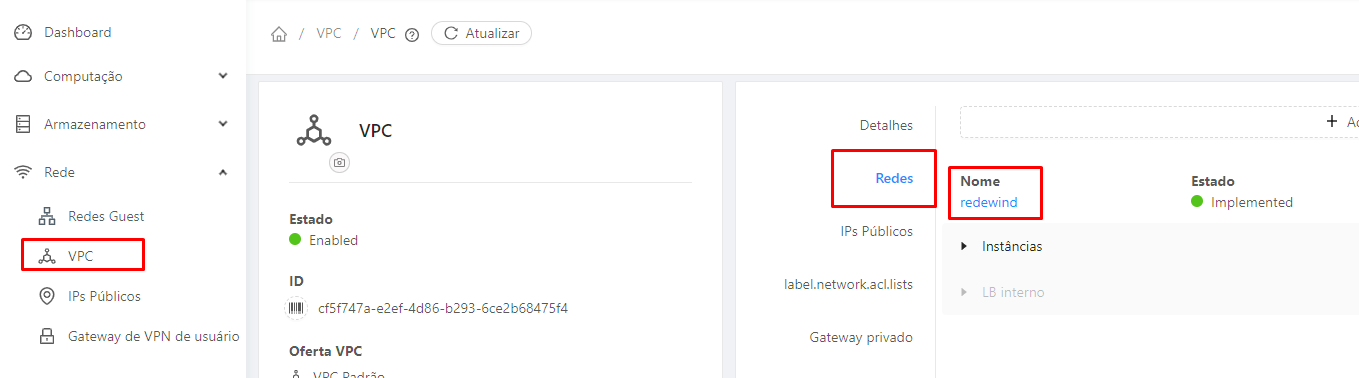

11:  Por último vamos deixar a lista de ACL personalizada que foi criada como padrão na redewind, para que a regra que foi criada venha a funcionar. Para isso ainda em VPC, clica em redes e clica na redewind:

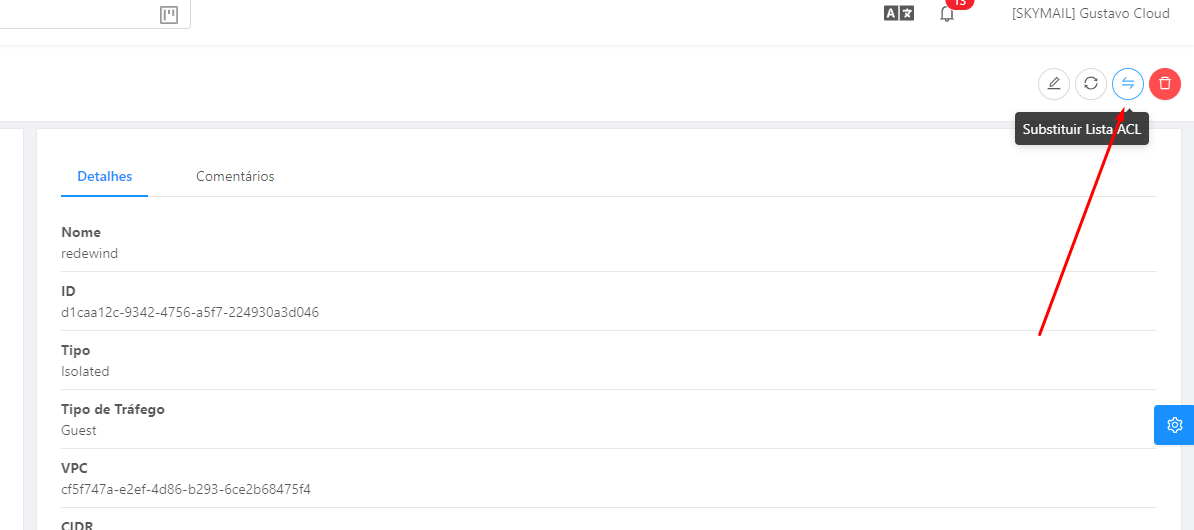

Na próxima tela no canto superior direito clica em Substituir lista de ACL conforme imagem abaixo:

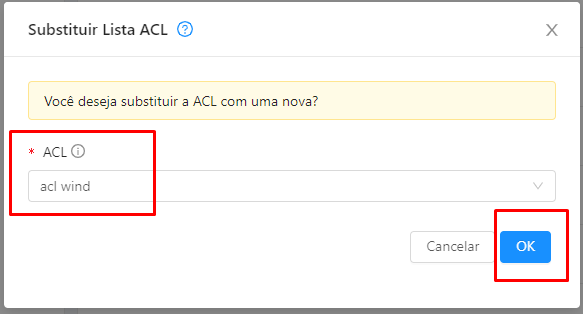

Seleciona a ACL personalizada que foi criada e clica em ok:





Fim
